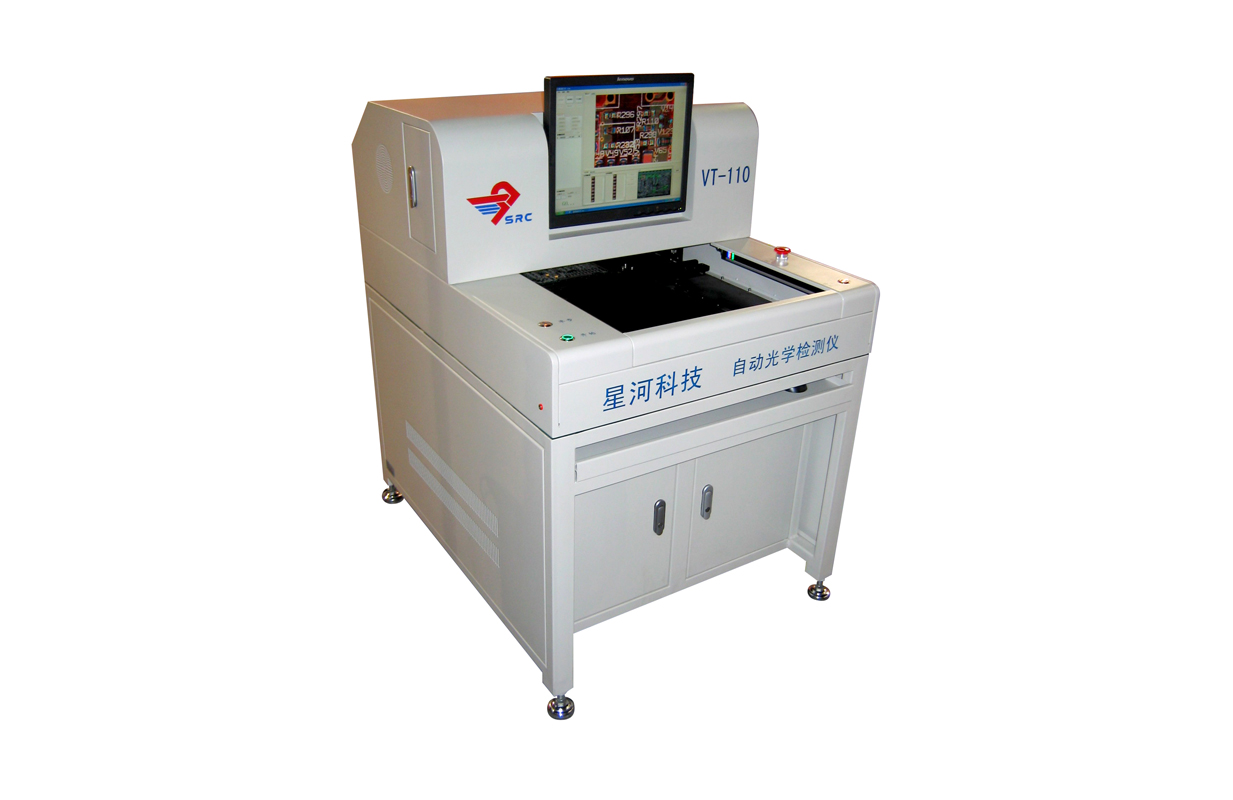

VT-110自動光學測試儀
器件檢測
采用自主開發的基于機器學習策略的數字圖像特征分類與識別算法，充分利用數字圖像的顏色、性狀以及統計信息，檢測準確度更高，可以檢測灰度算法無法檢測的彩色標識的器件，以及器件缺漏、錯位、翻轉、側立、破損、錯誤器件、錯誤極性等錯誤。
焊盤檢測
通過科學的彩色光源布置，使得少焊錫、正常焊錫和過量焊錫的圖像產生明顯差別，并通過數字圖像的特征分類與識別算法進行相應識別。對器件的位置精度要求較低，可以檢測貼片精度較低的電路板。
IC焊腳檢測
自主開發的焊腳識別算法，可以全自動識別IC焊腳，并自動學習IC焊腳的各種圖像特征，對連焊有非常靈敏的檢測精度，而對IC器件的位置精度要求較低，可以檢測手工放置的IC器件。
產品特色
極高的性價比
完全自主的知識產權大大的提高了性價比，只需極少的投資就可使您的生產線具備AOI的檢測功能，從而在競爭日益激烈的無鉛焊接時代提高產品質量。
多標準對比方式(替換件功能)
替換件功能通過設定多個參照標準，在客戶同時使用多批元件或多個廠家的同型號不同外觀元件時不產生誤報。
強大的自動學習功能
各種規格、類型的器件，都可以通過在器件輪廓處畫框?qū)W習，無需作其它特殊處理，SRT-VT-110 AOI軟件會根據器件類型作相應的特征抽取、算法優化等自動處理，電阻、電容的焊錫學習和IC焊腳學習都是自動完成的，非常便利、快捷，編程時間通常小于0.5小時。
生產線多工位適用，方便靈活配置
同一機器適用與錫膏印刷后、貼片后、回流焊后高速，高精度檢測。
有鉛制程/無鉛制程
有鉛焊接與無鉛焊接的焊點反光率不一樣，流動性也不一樣，所以可以根據不同的特點設定不同的檢測標準，使得檢測結果更加準確。
簡明的多語言系統
產品目前支持中文、英文，并將在后續版本中支持其他主流語種。中文系統具有全中文的菜單和提示、全中文的用戶資料，熟悉的Windows點擊和拖拉式操作，使國內操作和編程人員倍感輕松，操作人員的培訓一般不超過1.0小時，編程人員培訓一般不超過0.5天。
簡單的生產環境要求
只需要器件的XY坐標和電路板的出料單（BOM）就可以自動學習，無需建立維護專門的元件庫、封裝庫、或者復雜的轉換軟件，適合國內復雜的生產環境，學習使用的標準電路板可以容錯、不影響編程的正確性。
智能化的學習過程
系統不僅可以自動獲取諸如IC管腳的位置等參數，還可以自動修正編程樣板的參數特異性，使得測試數據更具有通用特性，從而減少誤判，擁有極高的檢測準確率，而且編程操作非常方便。
產品技術特色
1.任意MARK點
除了可以使用傳統的圓形、矩形、十字形、三角形標志作為MARK點，還可以使用任意有特征的標志作為MARK點。
2.CAD數據導入及自動元件定位
方便的貼片機數據導入功能，可以導入各種貼片機的數據（文本格式），在沒有PCB板的CAD數據情況下,軟件仍可自動查找到元件并按選定的方法自動編程。
3.分立元件色環測試
可以提取分立元件的色環信息并進行相關測試
4.任意角度測量方式
所有元件、焊腳、焊錫以及橋接測試，都可以按任意角度進行測試。
5.自動路徑優化
相機行走位置,都是根據智能機器學習方法進行了路徑的最優化設置,確保相機以最短、最快的方式進行測試
6.IC管腳及分立元件焊腳自動分割
自動分割I(lǐng)C管腳以及分立元件焊腳以及自動設置各個管腳的測試參數
7. 真OCR測試，可以區分?jǐn)?shù)據大小
真正的OCR文字識別功能，無需手工設定，可以準確識別數字文字
|
型號 |
SRT-VT-110 |
|
|
傳送方式 |
伺服電機+滾珠絲杠 |
|
|
檢查項目 |
缺件、錯件、錯位、側立、反面、破損、極性錯誤、缺焊、過焊、連焊、IC焊接、色環測試錯件、OCR文字識別、條形碼等 |
|
|
操作系統 |
WindowsXP（中文版） |
|
|
電源 |
AC220V, 50Hz |
|
|
環境溫度 |
5℃-39℃ |
|
|
環境濕度 |
5%-90% |
|
|
外型尺寸圖 |
L1034×W817×H1144 |
|
|
可選部件 |
檢測結果打印機、SPC模塊，脫機編程軟件 |
|
