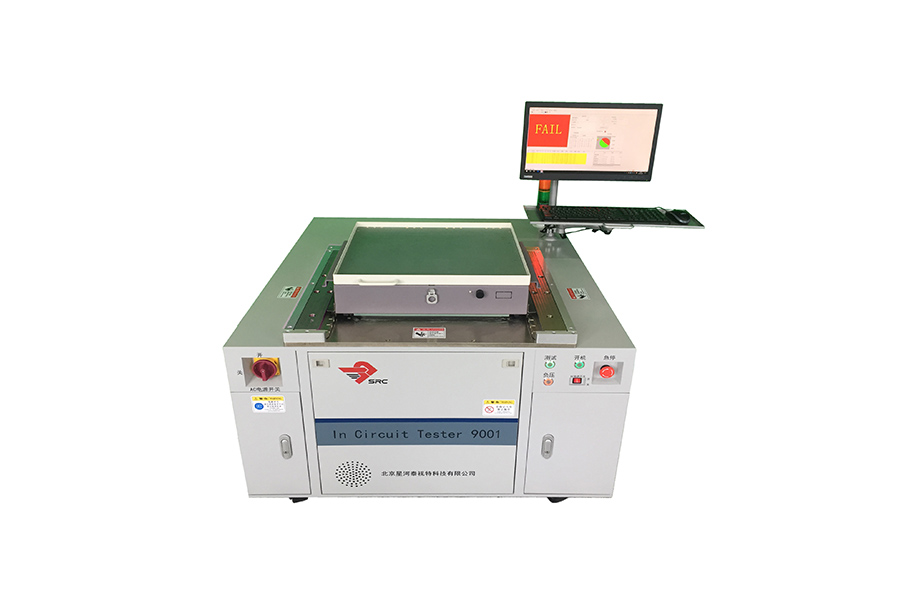

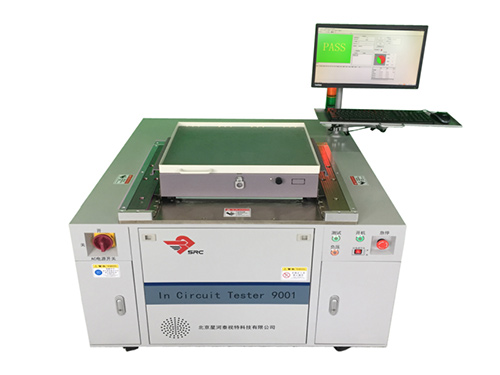

SRC9000系列In Circuit Tester(ICT)技術創新說明

分類：技術創新資訊
作者：
來源：
發布時間：2022-06-07
訪問量：0

【概要描述】測試核心單核、雙核、四核自由切換，由軟件控制,無需更改硬件，兼顧多點數的大電路板與多拼板的小電路板，實現高效率檢測。





SRC9000系列In Circuit Tester(ICT)技術創新說明

分類：技術創新資訊
作者：
來源：
發布時間：2022-06-07
訪問量：0

詳情

　　核心技術創新----測試速度更快、測試精度穩定性更高、功能擴展性更靈活
　　
　　1.測試核心單核、雙核、四核自由切換，由軟件控制,無需更改硬件，兼顧多點數的大電路板與多拼板的小電路板，實現高效率檢測。
　　
　　2.四針八線檢測技術有效消除探針接觸電阻影響，穩定檢測小至0.01歐的電阻值，可以分辨到1毫歐。
　　
　　3.應用雙通道高速同步采集技術，同時提高測試速度及精度。
　　
　　4.程控電源配置更靈活，可滿足不同被測產品對程控電源的需求。
　　
　　操作使用創新----編程操作更方便、方法組合更柔性、數據管控更安全
　　
　　1.可進行二次開發的DIY編程模式，方便用戶自主開發特殊器件的組合檢測方法。
　　
　　2.放電點可編輯，測試前、后放電、單測試步放電、全板放電方法相結合，有效保護測試系統與被測電路板。
　　
　　3.信號源激勵有自動設置及人工調整。人工可以調整信號源激勵信號，滿足特殊要求。
　　
　　4.單步自動循環測試功能，方便工程師調試被測板。
　　
　　5.采用表格式編程，方便測試步的創建，以及調整測試步的順序。
　　
　　6.靈活的拼板測試，在一個夾具上可同時測試相同和不同的拼板，拼板子程序可復制實現快速編程。
　　
　　7.針號設置可自由定義，便于針床制作。
　　
　　8.四級權限管理，數據分級密碼保護，測試程序數據管理更安全可靠。
　　
　　結構設計創新----結構設計更合理、夾具更換更方便、使用維護成本更低
　　
　　1.獨創的通道板布局，節約了界面尺寸，使針床制作更經濟合理。
　　
　　2.獨創的通道板拔插方式，無需從設備左右兩側進行維護，減少了維護難度和機臺占地面積。
　　
　　3.獨創的設備與夾具對接方式，可實現夾具快速更換，大大降低換線時間。
　　
　　4.增加夾具安裝導向，搬運夾具更方便、省力，為重型夾具實現自動化搬運、安裝奠定了基礎。
　　
　　5.獨創的定制型探針直接對接夾具，線阻干擾更小，設備性能更穩定。
　　
　　6.獨創的真空吸附裝置，夾具、單板吸合速度更快，同時避免了真空氣路壓力對測試穩定性的干擾。
　　
　　7.創新的界面針保護裝置，避免界面針污損，基本實現界面針終身免維護。
　　
　　8.定制化的專用界面針，減少探針接觸面造成的鍍層破壞、臟污使導通超差，界面針做到終生免維護。
